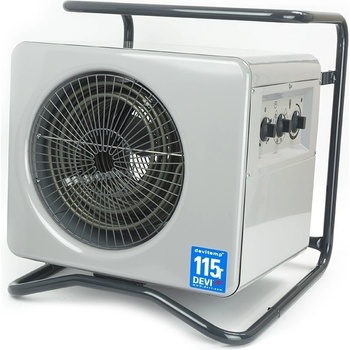

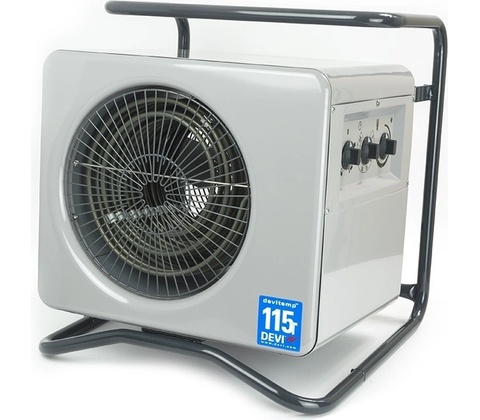

Devitemp 115 T

teplovzdušný ventilátor pre rýchle vyhriatie objektov s časovačom

Teplovzdušné ventilátory devitemp ™ sú schopné pracovať aj v náročných podmienkach.

Ich robustná konštrukcia je odolná voči hrubému zaobchádzaniu. Môžu sa používať ako prenosné ohrievače alebo môžu byť inštalované napevno.

Trieda krytia IP X4 umožňuje ich použitie aj vo vlhkom prostredí. technické parametre typ devitemp 115 T vykurovací výkon 15kW napätie 400V trieda krytia IP X4 časovač áno termostat áno hmotnosť 23,6kg

Teplovzdušné ventilátory devitemp ™ sú dodávané bez vidlice 400V, a sú prepravované prepravnou spoločnosťou.

T - mechanický časovač, ventilátor zopne po uplynutí nastavenej doby

Symboly na teplovzdušných ventilátoroch devitempT znamenajú:

Vypnuto

Ventilátor zapnutý

Ventilátor - polovičíný výkon. Vytápění - polovičný výkon.

Ventilátor - plný výkon. Vykurovanie - polovičný výkon.

Ventilátor - plný výkon. Vykurovanie - plný výkon. inštalácia:

V prípade potreby možno rám odmontovať.

Teplovzdušný ventilátor môže byť nainštalovaný vertikálne, alebo v šikmej polohe sklonenej o 15 °.         Montážne konzoly sú k ventilátoru pripojené 4 skrutkami.     K inštaláciám na stenu sú určené otvory v konzolách.     Pre inštaláciu na stenu použijeme konzoly s otvormi, ktoré sa k ventilátoru uchytia 4 skrutkami.     Na uchytenie ventilátora použite skrutky s priemerom min. 8 mm.

Pevnú inštaláciu môže vykonať len odborne spôsobilý elektrikár v súlade s platnými bezpečnostnými predpismi. El. svorkovnice prívodných káblov je prístupná po odskrutkovaní skrutiek na dolnom kryte, ktorý sa potom len vytiahne.

Okrem nevyhnutného čistenia pomocou stlačeného vzduchu nevyžaduje devitemp ™ žiadnu údržbu. Teplovzdušné ventilátory devitemp ™ sa nesmú počas prevádzky nikdy zakrývať.

Označenie prívodných vodičov devitemp ™ 106 - 115T 1. fáza - čierny 2. fáza - čierny 3. fáza - hnedý zem - zelenožltý - výrobok je dodávaný s pripojovacou elektrickou šnúrou bez vidlice devitemp ™ 121T pripojovací zásuvka - výrobok je dodávaný s pripojovacou zásuvkou

El. svorkovnice prívodných káblov je prístupná po odskrutkovaní skrutiek na dolnom kryte, ktorý sa potom len vytiahne. Okrem nevyhnutného čistenia pomocou stlačeného vzduchu nevyžaduje devitemp ™ žiadnu údržbu. Teplovzdušné ventilátory devitemp ™ sa nesmú počas prevádzky nikdy zakrývať.

Rozmer

Typ

Šírka [mm]

Výška [mm]

Dĺžka [mm]

Napätie [V]

Výkon [kW]

Množstvo vzduchu [m3/hod]

Teplota [T]

Hlučnosť [dB]

A devitemp 106 T 410 435 420 3 × 380 6 400/650 21/28°C 33 - 42 devitemp 109 T 410 435 420 3 × 380   400/650 30/40°C 33 - 42

B devitemp 115 T 505 540 510 3 × 380 15 800/1400 26/30°C 42 - 52 devitemp 121 T 505 540 510 3 × 380 21 800/1400 36,5/42°C 42 - 52
